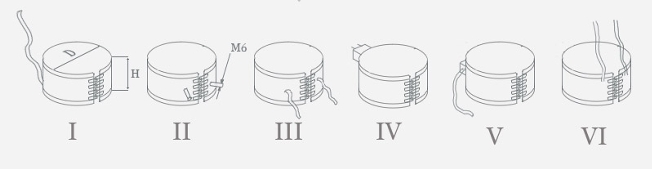

Варианты исполнения контактных выводов хомутовых и полухомутовых электронагревателей

• Вариант II — Применяется для нагревателей с диаметром не менее 90 мм
• Вариант IV — Применяется для нагревателей с диаметром не менее 60 мм
• Вариант VI — Применяется для нагревателей с диаметром не менее 40 мм и шириной не менее 40 мм
• Вариант I, III, V — Применяется для нагревателей любого диаметра
• Контактные выводы могут быть выполнены в виде разъема, резьбовых шпилек, металлической коробки с гибкими изолированными проводами

Контактные выводы могут быть выполнены следующим образом:

• гибкие провода в термостойкой или иной изоляции;
• резьбовые стержни;
• разъем (под розетку шнура для чайника или иную требующуюся).

рис.1

D – диаметр H – ширина S - толщина

· размеры диаметра – от 2,5 до 75 см

• размеры ширины – от 1 до 40 см

• размеры толщины:



- при слюдопластовой изоляции от 3 до 5 мм

- при керамической изоляции от 10 до 15 мм

По согласованию возможно изготовление ХН с иными требующимися конструктивными элементами и геометрическими параметрами.

Пример условного обозначения хомутовых электронагревателей

• Корпус хомутового электронагревателя выполняется не герметичным.
• В корпусе ХН могут быть выполнены отверстия, пазы, другие конструктивные элементы.
• Максимально допустимая удельная поверхностная нагрузка – 5 Вт/см² ( расчет ведется только по поверхности, контактирующей с нагреваемой средой)
• Максимальная температура нагреваемой среды – 300^оС

ТЭН – двухконцевые – общая информация

Трубчатые электронагреватели (ТЭН) предназначены для нагрева различных сред путем конвекции, теплопроводности и излучения посредством преобразования электрической энергии в тепловую и применяются в качестве комплектующих изделий в промышленных установках и бытовых нагревательных приборах.

Конструкция двухконцевого трубчатого электронагревателя круглого сечения представляет собой расположенный внутри металлической оболочки нагревательный элемент (спираль или несколько спиралей из сплава с высоким сопротивлением) с контактными стержнями. От оболочки нагревательный элемент изолирован спрессованным электроизоляционным наполнителем. Для предохранения от попадания влаги из окружающей среды торцы ТЭН герметизируют. Контактные стержни изолируются от оболочки диэлектрическими изоляторами.

рис.1

D - диаметр оболочки L - развернутая длина ТЭН Lk - Длина контактного стержня в заделке

Пример условного обозначения ТЭН по



По конфигурации, конструктивному исполнению и назначению выпускаемые нашим производством ТЭНы имеют широкий диапазон параметров:
- по рабочему напряжению от 12 до 660В;
- по номинальной мощности от десятков ватт до десятков киловатт;
- по длине от нескольких сантиметров до 6 метров;
- по конфигурации как прямые, так и согнутые в различных плоскостях;
- по назначению для нагрева воздуха, жидкостей, масла, пресс-форм, плавления легкоплавких металлов, селитры;
- по крепежным элементам и форме контактных приводов как стандартного исполнения, так и специально требующиеся.

Трубчатые электронагреватели с оребрением (ТЭНР) применяются в основном для нагрева движущегося или спокойного воздуха и используются в промышленных и бытовых электрокалориферах, конвекторах, тепловых пушках и в других установках. Реже оребренные ТЭНы применяются для нагрева жидкостей.

Конструкция ТЭНР представляет собой двухконцевой трубчатый электронагреватель круглого сечения с плотно прилегающим к его активной поверхности оребрением, выполненным из стальной гофрированной ленты навитой на оболочку ТЭН по спирали.

Внутренняя конструкция оребренного электронагревателя аналогична конструкции двухконцевого ТЭНа.

Оребрение изготавливается из ленты толщиной 0,3 мм, шириной 10 мм.

С целью соблюдения однородности материала и недопущения разницы в коэффициентах теплового расширения оболочки ТЭН и оребрения, лента используется из нержавеющей или из углеродистой стали.

рис.1

L – развернутая длина; Lo – длина оребрения; D – диаметр оболочки; Do – диаметр оребрения; h – шаг оребрения.

Пример условного обозначения ТЭНР:



Оребрение позволяет увеличить площадь поверхности и как следствие снизить ваттную нагрузку электронагревателя в 2 – 2,5 раза.

ТЭНР могут оснащаться крепежной арматурой в виде штуцеров, планок и т.п., соединенных с оболочкой методом сварки, пайки или прессовки и предназначенных для крепления нагревателей в комплектуемых установках.
ТЭНР могут быть прямые и согнутые (чаще всего в одной плоскости).
